Cajones de Persiana Aislados en EPS y Neopor® para Persianas Enrollables

Sección constructiva de cajón de persiana aislado térmico y acústico Fasel Systems - Cajón de persiana aislado convencional CE y BE

Cajones de Persiana Aislados en EPS y Neopor® para Persianas Enrollables (Modelos CE, BE y Platinum)

Los cajones de persiana aislados térmicos y acústicos Fasel Systems son aptos para la gran mayoría de persianas enrollables del mercado, eliminando las infiltraciones de aire y el puente térmico de los cajones tradicionales de PVC o aluminio:

  •  Cuerpo de poliestireno expandido de alta densidad EPS ( densidad 30 kg/m3 ).
  •  El armazón de enrejado soldado de 4 mm aumenta la solidez y garantizan una perfecta rigidez durante las manipulaciones en la obra.
  •  Como base de revoque se utilizan unas placas de “fibraggio” mod. CE (virutas de madera,mezcladas con cola y un pre mortero). Estos materiales son ignífugos y responden a la clase de construcción M1 medidas DIN4102.
  •  Los cajones disponen de guías de aluminio para la retención de enlucido y la sujeción de la tapa de registro de 10 mm espesor.
  •  Los cajones se suministran a medida exacta, con testeros de Pvc o Madera hidrófuga de 22 mm y con apoyos a medida (Estándar 100 mm por lado).
  •  Los cajones Fasel facilitan el cumplimiento del Real Decreto 235/2013, del 5 abril, por el que se aprobó el procedimiento básico para la certificación de la eficiencia energética de los edificios.
  •  Los cajones cumplen las actuales normativas de aislamiento térmico y acústico de España, Francia….

Cajones de persiana adaptables a cualquier tipo de situación

Sus diferentes acabados sumados a sus grandes posibilidades de configuración con gran cantidad de accesorios, ofrecen la mejor solución para cualquier situación que se presente en la obra tanto en la fase de planificación como en instalación.

Cajón de persiana convencional aislado en EPS Modelo CE de Fasel Systems

Modelo CE

  •  Cuerpo de poliestireno expandido de alta densidad EPS ( densidad 30/35 kg/m3).
  •  El armazón de enrejado soldado de 4 mm aumenta la solidez y garantizan una perfecta rigidez durante las manipulaciones en la obra.
  •  Con revestimiento de “Fibraggio“ en ambos lados (virutas de madera, mezcladas con cola y un premortero).
  •  Guías inferiores de aluminio para la retención del enlucido y la sujeción de la tapa de registro.
Cajón de persiana convencional aislado en EPS Modelo BE de Fasel Systems

Modelo BE

  •  Cuerpo de poliestireno expandido de alta densidad EPS ( densidad 30/35 kg/m3).
  •  El armazón de enrejado soldado de 4 mm aumenta la solidez y garantizan una perfecta rigidez durante las manipulaciones en la obra.
  •  Con revestimiento exterior cerámico.
  •  Guías inferiores de aluminio para la retención del enlucido y la sujeción de la tapa de registro.
  •  El armazón de enrejado soldado de 4 mm aumenta la solidez y garantizan una perfecta rigidez durante las manipulaciones en la obra.
Cajón de persiana aislado Modelo CE Platinum en Neopor con perfil exterior de aluminio

Modelo CE Platinum

  •  Soporta un peso de 300 Kg. max. 2.5 metros.
  •  Cuerpo de poliestireno expandido de alta densidad EPS (densidad 30/35 kg/m3).
  •  El armazón con 2 placas laterales de 8 mm en acero plegado y perforado en la longitud del cajón.
  •  Con revestimiento de “Fibraggio“ en ambos lados (virutas de madera, mezcladas con cola y un premortero).
  •  Guías inferiores de aluminio para la retención del enlucido y la sujeción de la tapa de registro.
Cajón de persiana aislado Modelo BE Platinum en Neopor para revestimiento continuo o SATE

Modelo BE Platinum

  •  Soporta un peso de 300 Kg. max. 2.5 metros.
  •  Cuerpo de poliestireno expandido de alta densidad EPS (densidad 30/35 kg/m3).
  •  El armazón con 2 placas laterales de 8 mm en acero plegado y perforado en la longitud del cajón.
  •  Con revestimiento exterior cerámico.
  •  Con revestimiento Interior de “Fibraggio“ en ambos lados (virutas de madera, mezcladas con cola y un premortero).
  •  Guías inferiores de aluminio para la retención del enlucido y la sujeción de la tapa de registro.

Disposiciones

A

A

La carpintería y la guía de persiana están situadas hacia el interior de la vivienda. La tapa de registro está ubicada en la parte exterior.

B

B

La carpintería está situada hacía el interior de la vivienda y la guía de persiana separada hacia el exterior de la fachada. La tapa estará ubicada entre la guía y la carpintería.

C

C

La carpintería y la guía deLa carpintería y la guía de persiana están situadas hacia el exterior de la fachada de lavivienda. La tapa de registro estaráubicada en la parte interior de la vivienda.

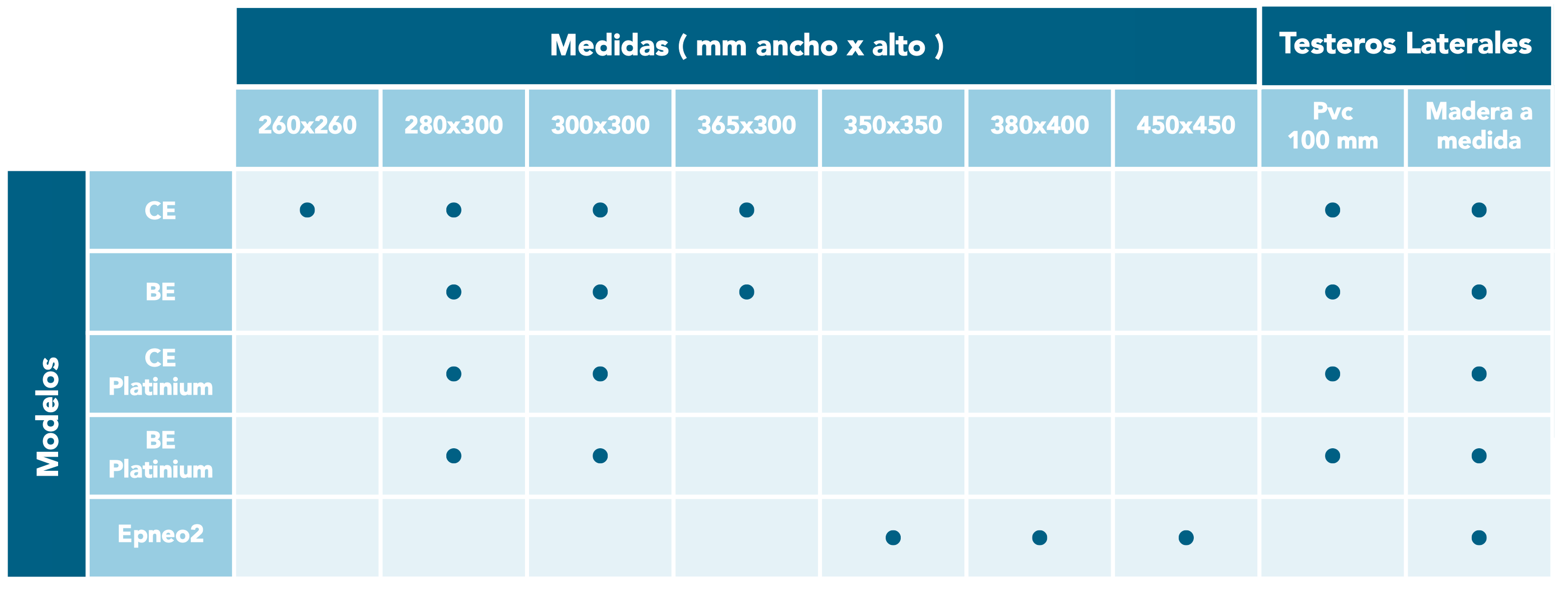

Medidas y disponibilidad

Los cajones aislados para persianas enrollables convencionales están disponibles en varias medidas para satisfacer las necesidades arquitectónicas de la fachada así como para facilitar el enrollamiento a persianas de grandes dimensiones con hasta un diametro de enrollamiento de 235mm en su versión más grande.



Ref.: 260/260

Ref.: 280/300

Ref.: 300/300

Ref.: 365/300

Formas de los cajones

Al ser un producto confeccionado a medida, los cajones aislados se pueden entregar en gran variedad de formas teniendo en cuenta la posibilidad de la existencia de cerramientos esquineros con persiana. En este caso, en Fasel Systems le asesoramos para que encuentre el producto que más se adapte a sus necesidades.

Cajones esquineros en ángulo de 90º

Doble esquina con ángulos de 90º

Cajones esquineros en cualquier ángulo

Doble esquina con cualquier ángulo

Instalación

Detalle de montaje y nivelación en obra de cajón de persiana aislado Fasel Systems

Los cajones se entregan cortados a la medida exacta, la longitud a suministrar es luz de Obra + 200 mm para motor y 270 mm para accionamiento a cinta, o más el apoyo especial solicitado. Los cajones se deben colocar con la cara rotulada hacia el exterior, nivelándose sobre una capa de mortero y la cara exterior debe alinearse con el plano de la fachada. Se deben rellenar completamente de mortero las cavidades entre el lateral del testero del cajón. Para conseguir una mejor fijacióncon la obra (Testeros de madera), se recomienda doblar los anclajes situados en la cara exterior de los testeros.

Según la longitud y la carga esperada, los cajones tendrán que ser apoyados por un puntal y colocado a una distancia aproximada de 80 cm a fin de protegerles contra la flexión.

Aplicación de malla de fibra de vidrio sobre el cajón de persiana aislado en fachada

Sobre la cara exterior del conglomerado del cajón y por encima de la mampostería adyacente, aconsejamos fijar mallas metálicas anticorrosivas o del tejido de vidrio.

En caso de aplicar materiales con resinas como el “monocapa” en la fachada del cajón, es imprescindible fijar la malla con cemento cola o un material similar.

En caso de paredes maestras se puede encofrar directamente sobre el cajón. El hormigón garantiza una perfecta fijación introduciéndose en las reservas oblicuas situadas en el cajón cada 24 cm.

Los cajones en ángulo o cajones con mucha longitud están equipados con flejes perforados de 16 mm o 40 mm de ancho. Estos flejes se fijan mediante tornillos con tacos en el forjado o bien en el dintel.

Como tomar medidas

Esquema técnico para tomar medidas de luz de obra y espesor de fachada en cajones Fasel

Para una correcta instalación se debe indicar el ancho luz de obra acabada, el espesor total de la pared incluyendo el enyesado con el revoque o el ladrillo de cara vista.

Situación del apoyo en obra

Detalle constructivo de apoyos laterales en obra para cajones de persiana aislados Fasel

En la fabricación se añade en ambos lados un apoyo de 100 mm para accionamiento a motor y de 135 mm para accionamiento a cinta. Si un pilar o muro de carga impide tener apoyo, la medida de la placa de apoyo en ese lado será 22 mm, que es el espesor del testero y el grosor del premarco. En el lado donde va situado el accionamiento, es necesario, según este los siguientes apoyos mínimos:

  •  135 mm para cinta
  •  60 mm para motor
  •  80 mm para torno
  •  100 mm para cardán
Resumen Técnico para Proyectos

Comparativa técnica de Cajones Convencionales CE, BE, CE Platinum y BE Platinum

Todos nuestros cajones convencionales se suministran cortados a medida exacta de obra (con testeros de PVC o madera estructural P5, soportes, eje y motor o cinta) y cumplen con las exigencias de transmitancia térmica (Usb) y aislamiento al ruido aéreo (Rw) del CTE.

Modelo de CajónMaterial AislanteConfiguración Exterior / FachadaMedidas Estándar (Ancho x Alto)Diámetro Máx. Enrollamiento
Modelo CEEPS alta densidad (30 kg/m³)Con perfil exterior de aluminio para revoco o ladrillo cara vista250x260, 280x260, 300x260, 300x300, 365x300 mmDesde Ø 205 mm hasta Ø 255 mm
Modelo BEEPS alta densidad (30 kg/m³)Cara exterior en fibrocemento / conglomerado para revestimiento continuo o SATE250x260, 280x260, 300x260, 300x300, 365x300 mmDesde Ø 205 mm hasta Ø 255 mm
Modelo CE PlatinumNeopor® con grafito (30 kg/m³)+20% aislamiento térmico con perfil exterior de aluminio250x260, 280x260, 300x260, 300x300, 365x300 mmDesde Ø 205 mm hasta Ø 255 mm
Modelo BE PlatinumNeopor® con grafito (30 kg/m³)+20% aislamiento térmico para fachada SATE y monocapa250x260, 280x260, 300x260, 300x300, 365x300 mmDesde Ø 205 mm hasta Ø 255 mm

Eliminación del Fijo Superior de Carpintería

Al empotrarse en el dintel como elemento portante aislado y registrarse por su parte inferior mediante tapa de PVC (en blanco o carta RAL), el cajón Fasel evita el fijo superior de los sistemas monoblock, ganando superficie acristalada y estanqueidad al aire.

Soluciones Especiales y Esquineros

Fabricamos cajones esquineros a 90° o en cualquier ángulo sin pilares intermedios, dobles esquinas y combinación directa con el Premarco Térmico FaselBlock.

Atenuación Acústica Certificada hasta 50 dB

Para proyectos con alta exigencia acústica según CTE DB-HR (zonas urbanas o tráfico aéreo/ferroviario), consulta nuestros Cajones de Persiana con Aislamiento Acústico hasta 50 dB con lámina viscoelástica bicapa.

Edificación Passivhaus y Fachadas SATE

Si tu proyecto requiere rotura total de puente térmico lineal (Ψ ≤ 0,01 W/m·K) y hermeticidad Blower Door Clase 4, consulta nuestra solución de Cajón Túnel Passivhaus y SATE.
